SN74HC03DR 数据手册 - TI（德州仪器）

制造商:

TI（德州仪器）

分类:

逻辑芯片

封装:

SOIC-14

描述:

TEXAS INSTRUMENTS SN74HC03DR 与非门, HC系列, 8输入, 4门, 25 mA, 2V至6V, SOIC-14

Pictures:

3D模型

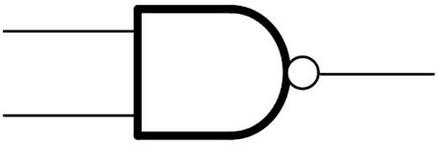

符号图

焊盘图

引脚图

产品图

PDF文件:

SN74HC03DR 数据手册 (18 页)

封装尺寸在1 页 5 页 8 页 9 页

SN74HC03DR 数据手册 (18 页)

查看文档

或点击图片查看大图

SN74HC03DR 技术参数、封装参数

类型

描述

安装方式

Surface Mount

引脚数

14 Pin

电源电压

2.00V ~ 6.00V

封装

SOIC-14

输出接口数

1 Output

输出电流

25 mA

电路数

4 Circuit

针脚数

14 Position

位数

4 Bit

传送延迟时间

27.0 ns

电压波节

6.00 V, 5.00 V, 2.00 V

逻辑门数量

4 Gate

输入数

2 Input

工作温度(Max)

85 ℃

工作温度(Min)

-40 ℃

电源电压

2V ~ 6V

电源电压(Max)

6 V

电源电压(Min)

2 V

查看数据手册 >

SN74HC03DR 外形尺寸、物理参数、其它

类型

描述

产品生命周期

Active

包装方式

Tape & Reel (TR)

长度

8.65 mm

宽度

3.91 mm

高度

1.5 mm

工作温度

-40℃ ~ 85℃

查看数据手册 >

SN74HC03DR 符合标准

SN74HC03DR 海关信息

SN74HC03DR 概述

SN74HC03DR 数据手册

TI（德州仪器）

18 页 / 1.03 MByte

SN74HC03 数据手册

TI（德州仪器）

具有漏极开路输出的四路 2 输入正与非门

SN74HC03N 数据手册

TI（德州仪器）

TEXAS INSTRUMENTS SN74HC03N 与非门, HC系列, 4门, 2输入, 5.2 mA, 2V至6V, DIP-14

SN74HC03DR 数据手册

TI（德州仪器）

TEXAS INSTRUMENTS SN74HC03DR 与非门, HC系列, 8输入, 4门, 25 mA, 2V至6V, SOIC-14
