AD22100
Rev. D | Page 5 of 12

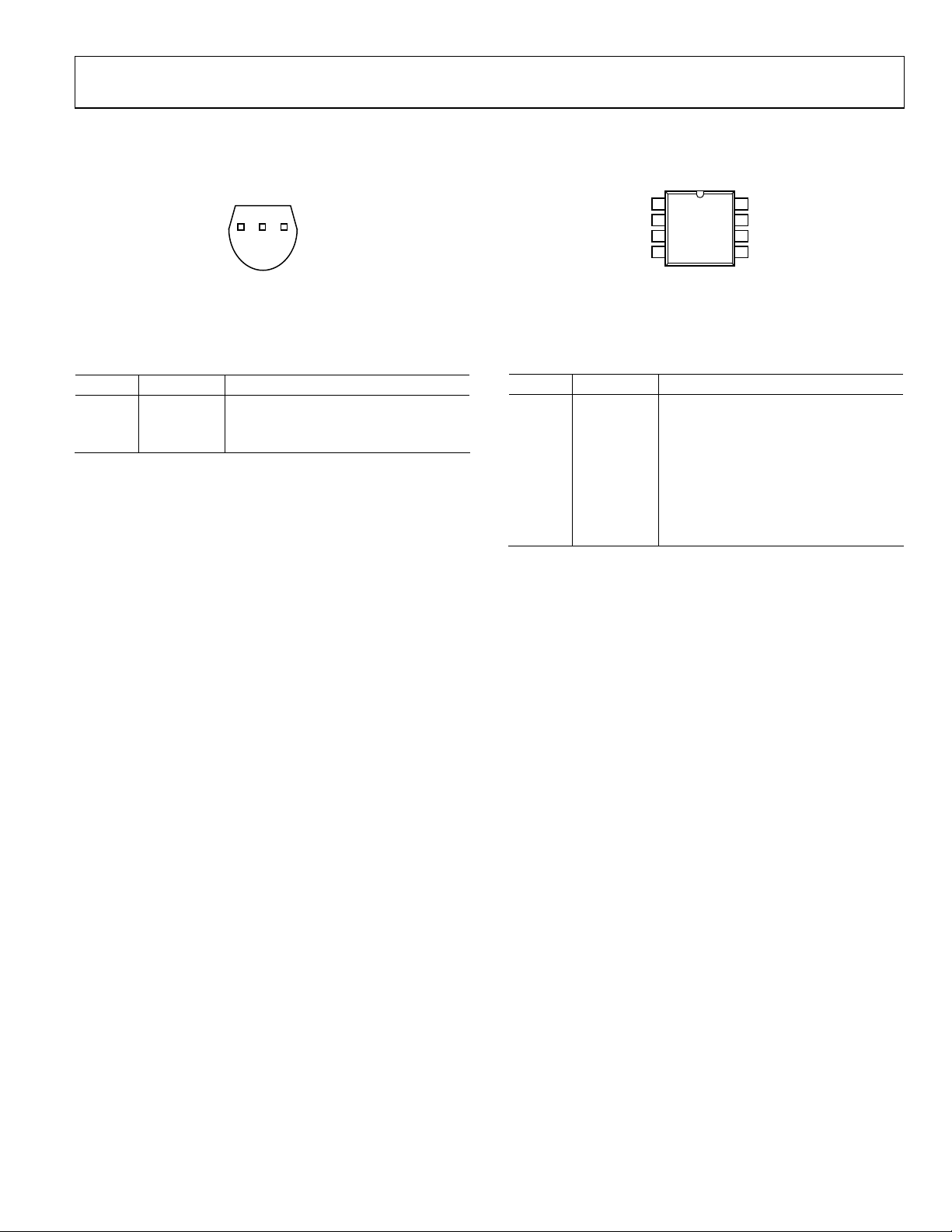

PIN CONFIGURATIONS AND FUNCTION DESCRIPTIONS
12 3
GND
V
O
V+
BOTTOM VIEW
(Not to Scale)
00673-C-003
Figure 3. 3-Lead TO-92
Table 4. 3-Lead TO-92 Pin Function Descriptions
Pin No. Mnemonic Description
1 V+ Power Supply Input.
2 V
O
Device Output.
3 GND Ground Pin Must Be Connected to 0 V.
V+
1
V
O
2
NC
3
GND
4
NC
8
NC
7
NC
6
NC
5
NC = NO CONNECT
AD22100
TOP VIEW
(Not to Scale)
00673-C-004
Figure 4. 8-Lead SOIC
Table 5. 8-Lead SOIC Pin Function Descriptions
Pin No. Mnemonic Description
1 V+ Power Supply Input.
2 V
O
Device Output.
3 NC No Connect.
4 GND Ground Pin Must Be Connected to 0 V.
5 NC No Connect.
6 NC No Connect.
7 NC No Connect.
8 NC No Connect.
