©2004 Littelfuse, Inc. M2 - 5 http://www.littelfuse.com
Thyristor Product Catalog +1 972-580-7777

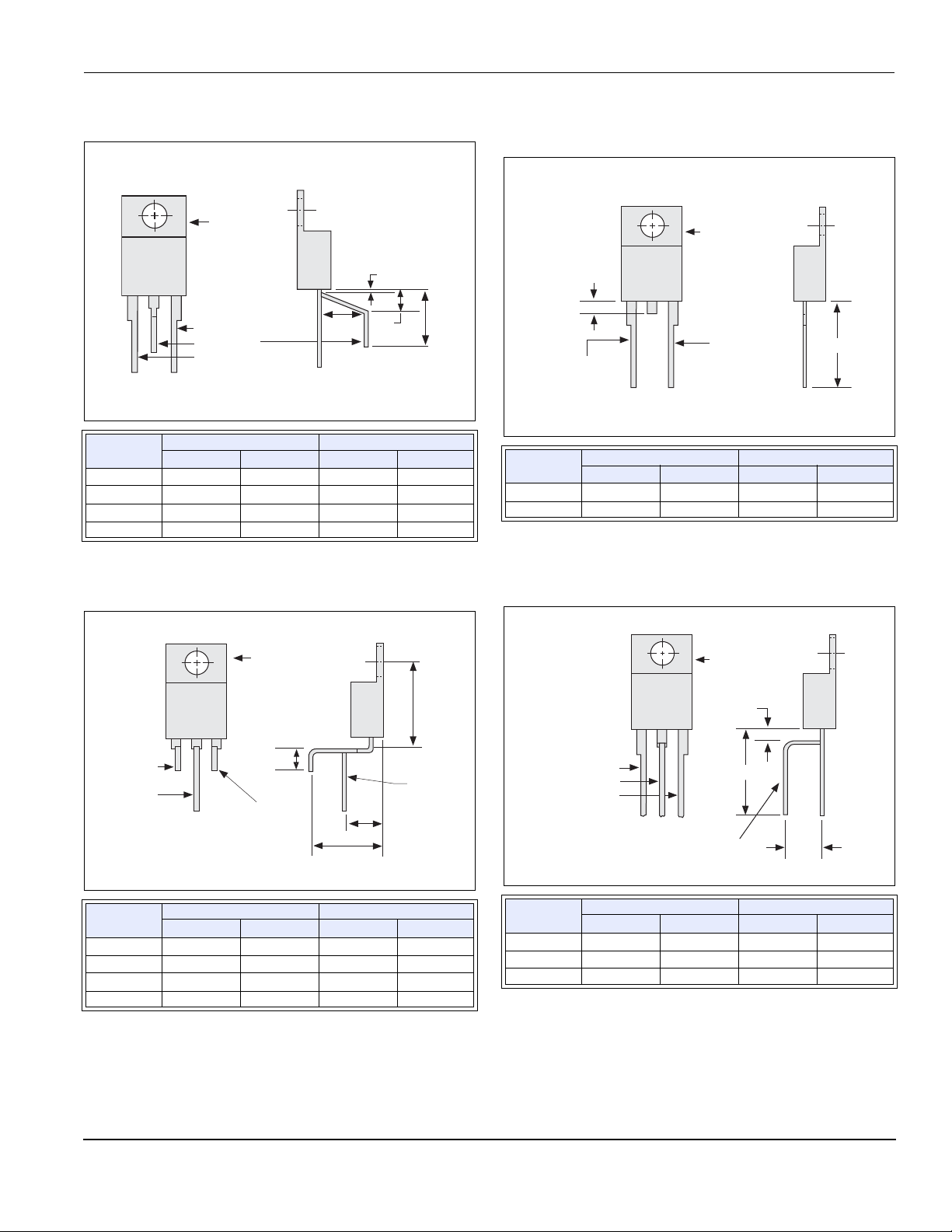

Data Sheets Lead Form Dimensions
TO-220 Type 52 — R or L Package
TO-220 Type 53 — R or L Package
TO-220 Type 54 — R Package
Replaces Motorola Form 4, G.E. Type 4, RCA 6206
TO-220 Type 55 — R or L Package
Replaces G.E. Type 5
Dimension
Inches Millimeters
MIN MAX MIN MAX
A 0.169 0.189 4.29 4.80
B 0.040 0.060 1.02 1.52
C 0.250 6.35
D 0.110 0.170 2.79 4.32
Dimension
Inches Millimeters
MIN MAX MIN MAX
A 0.175 4.45
B 0.542 0.582 13.77 14.78
C 0.167 0.207 4.24 5.26
D 0.355 0.395 9.02 10.03
A
C
Gate / Trigger
MT2 / Anode
MT1 / Cathode
B
Mounting Tab
Common to
MT2 / Anode
for Non-isolated
R Package
D
Mounting Tab
Common to
MT2 / Anode
for Non-isolated
R Package
MT1 / Cathode
MT2 / Anode
Gate / Trigger
MT2 / Anode
A
D
C
B
Dimension
Inches Millimeters
MIN MAX MIN MAX
A 0.040 0.070 1.02 1.78
B 0.500 12.70
Dimension
Inches Millimeters
MIN MAX MIN MAX
A 0.065 0.095 1.65 2.41
B 0.353 0.433 8.97 11.00
C 0.115 0.130 2.92 3.30
A
MT2 / Anode
Gate
MT1 / Cathode
B
Mounting Tab
Common to
MT2 / Anode
for Non-isolated
R Package
MT1 / Cathode
MT2 / Anode
Gate / Trigger
C
B
A
MT2 / Anode
